産品簡介
      CEA纖維膨脹劑是國内新一代多(duō)功能抗裂型纖維膨脹劑。它以CEA高(gāo)性能膨脹劑作膨脹源，與高(gāo)強度聚丙烯纖維及可(kě)再分(fēn)散高(gāo)分(fēn)子聚合物(wù)複配而成。本産品抗裂性能突出，尤其是纖維的(de)加入就如同在混凝土中摻入巨大(dà)數量的(de)微細筋，在混凝土中形成二次加筋效應，使膨脹組份在限制條件下(xià)更充分(fēn)的(de)發揮，形成的(de)疊加效應使混凝土更加密實、穩定；很大(dà)程度減弱了(le)開裂的(de)進程，提高(gāo)了(le)混凝土的(de)斷裂韌性，而這(zhè)些單靠加強鋼筋是不可(kě)能實現的(de)。有關機構的(de)研究表明(míng)，在混凝土中，纖維膨脹劑的(de)亂向分(fēn)布形式大(dà)大(dà)有助于混凝土塑性收縮及凍融時(shí)的(de)應力，收縮的(de)能量補分(fēn)散到每立方米上千萬條具有高(gāo)抗拉強度而彈性模量相對(duì)較低的(de)纖維單絲上，從而極爲有效地增強了(le)混凝土的(de)韌性，抑制了(le)微細裂縫隙天線的(de)産生的(de)發展。衆多(duō)的(de)實踐都表明(míng)，在混凝土中加入纖維膨脹劑，是控制混凝土塑性收縮、幹縮等非結構性裂縫的(de)卓越手段；同時(shí)，無數的(de)纖維單絲在混凝土内部形成的(de)亂向撐托體系可(kě)以有效阻礙骨料的(de)離析，保證混凝土早期均勻的(de)泌水(shuǐ)性，從而阻礙了(le)沉降裂紋的(de)形成。實驗表明(míng)，同普通(tōng)混凝土相比，低摻量的(de)纖維膨脹劑混凝土抗裂能力提高(gāo)近90%。由于膨脹纖維中的(de)單絲纖維以單位體積内較大(dà)的(de)數量均勻分(fēn)布于混凝土内部，彼此相粘連的(de)大(dà)量纖維起了(le)承托骨料的(de)作用(yòng)，有效抑制了(le)混凝土早期幹縮微裂及離析裂紋的(de)産生及發展，極大(dà)減少了(le)混凝土的(de)收縮裂縫。膨脹組份補償收縮，高(gāo)分(fēn)子減縮成份，起到粘接憎水(shuǐ)，縮小毛細孔，減少孔壁的(de)收縮應力，使膨脹能做(zuò)更多(duō)有效的(de)功，能很大(dà)程度的(de)減免裂縫，控制有害裂縫出現。産品檢測依據JC474-2008  GB23439-2009

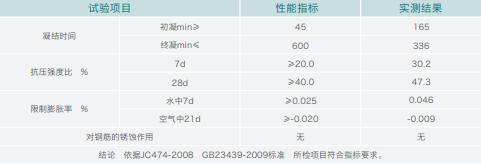

性能指标

 雙重保護、雙重功效：CEA纖維膨脹劑可(kě)從物(wù)理(lǐ)和(hé)化(huà)學兩方面提高(gāo)混凝土的(de)抗裂能力，爲混凝土提供雙重保護，一方面，數量衆多(duō)的(de)高(gāo)強度聚丙烯纖維産生微細配筋及網狀承托的(de)作用(yòng)，抑制了(le)混凝土的(de)開裂進程；另一方面，膨脹組分(fēn)與水(shuǐ)泥水(shuǐ)化(huà)産物(wù)發生化(huà)學反應并産生适度膨脹，可(kě)防止混凝土收縮開裂。
摻量
密實防水(shuǐ)混凝土4-6%；補償收縮混凝土6-8%；填充混凝土10-12%；自應力混凝土12-15%
應用(yòng)範圍
地下(xià)建築物(wù)：如高(gāo)層建築物(wù)地下(xià)室、地鐵、地下(xià)停車場(chǎng)、地下(xià)倉庫、隧道、涵洞、礦井、人(rén)防工程、地下(xià)人(rén)行道、大(dà)型地下(xià)基礎等；
大(dà)體積結構混凝土、大(dà)底闆的(de)延長(cháng)伸縮縫間或無縫施工；
大(dà)型框架結構、樓闆無縫設計施工；
飛(fēi)機跑道、停機坪路面，高(gāo)速公路路面、橋梁混凝土面層；
熱(rè)電廠的(de)冷(lěng)卻塔、水(shuǐ)塔、輸煤系統、水(shuǐ)池、糧倉、油罐等有抗滲、抗凍要求的(de)混凝土；
有特殊抗滲抗爆要求的(de)軍事工程；
水(shuǐ)利大(dà)壩的(de)抗滲面闆、河(hé)道護岸、污水(shuǐ)處理(lǐ)廠的(de)沉澱池、蓄水(shuǐ)池、港口、碼頭等；
結構自防水(shuǐ)技術的(de)特點
施工簡便、減少工序、大(dà)大(dà)縮短工期。大(dà)面積連續澆注，可(kě)不留後澆縫，也(yě)可(kě)用(yòng)于普通(tōng)混凝土後澆縫的(de)處理(lǐ)。
節省材料、節約投資；防水(shuǐ)可(kě)靠。
減輕建築自重。
适宜于任何複雜(zá)體形的(de)防水(shuǐ)部位，解決了(le)一般防水(shuǐ)難以或無法處理(lǐ)的(de)困難，并能确保防水(shuǐ)質量。可(kě)提高(gāo)混凝土表面的(de)耐磨性能，對(duì)上人(rén)的(de)平屋面及跑道、路面等有利。可(kě)提高(gāo)混凝土的(de)抗硫酸鹽和(hé)抗海水(shuǐ)侵蝕性能，可(kě)用(yòng)于港口，水(shuǐ)工建築。
使用(yòng)方法
砂石料備好後，将纖維膨脹劑加入；
将集料連同CEA纖維膨脹劑一起加入攪拌機，加水(shuǐ)攪拌；
根據建議(yì)摻量及每次攪拌之混凝土方量，準确稱量；
加入CEA纖維膨脹劑的(de)混凝土同普通(tōng)混凝土施工及養護工藝完全相同。

注意事項

1）              摻量安膠凝材料重量：密實防水(shuǐ)混凝土4-6%；補償收縮混凝土6-8%；填充混凝土10-12%；自應力混凝土12-15%。

2）             本産品爲粉劑，采用(yòng)袋裝，每袋50kg±1kg； 保質期1年，注意防曬防潮儲存。
